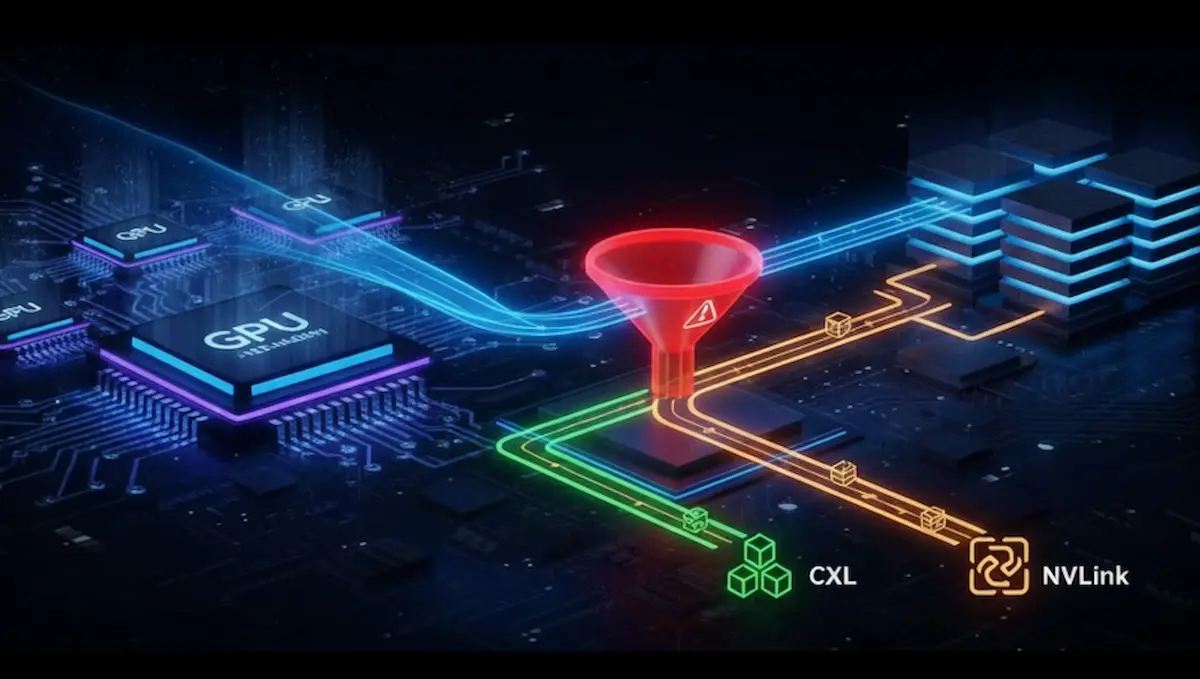

AI 시대로의 전환은 GPU와 NPU 등 연산 능력의 폭발적인 성장을 동반했습니다. 하지만 고성능 컴퓨팅의 진정한 병목은 더 이상 연산 속도가 아니라, GPU가 데이터를 처리하는 속도에 맞춰 데이터를 안정적으로 공급할 수 있는 능력, 즉 메모리(Memory)에서 발생하고 있습니다.
AI 모델의 규모가 수백만, 수천억 개의 파라미터를 가지게 되면서, GPU의 처리 능력은 마치 시속 300km로 달리는 고성능 스포츠카와 같습니다. 하지만 이 차량에 연료(데이터)를 공급하는 파이프라인(메모리)이 좁다면, 성능을 낼 수 없는 치명적인 병목 현상이 발생합니다.
🔥 핵심 질문: HBM(고대역폭 메모리)은 분명 혁신이었습니다. 그러나 HBM이 '대역폭' 문제를 해결했음에도 불구하고, LLM(거대 언어 모델) 시대에 들어서면서 왜 HBM마저 새로운 '용량'과 '전송'이라는 한계를 드러내고 있는 것일까요?
2. GPU 성능 폭발 성장 vs. '메모리 대역폭 간극' (AI 병목의 근본 원인)
AI 성능 발전 속도와 메모리 기술 발전 속도 사이에 존재하는 격차를 '메모리 대역폭 간극(Memory Bandwidth Gap)'이라고 정의합니다. GPU의 연산 속도는 무어의 법칙을 넘어 기하급수적으로 증가한 반면, 기존 D램을 비롯한 메모리 기술은 그 속도를 따라가지 못했습니다.
2-1. 데이터 이동 속도의 한계가 곧 AI 성능의 한계
GPU가 연산을 시작하려면 메인 메모리(DRAM)에서 데이터를 가져와야 합니다. 이 데이터가 이동하는 속도가 충분히 빠르지 않으면, GPU는 데이터를 기다리며 유휴 상태(Idle)에 빠지게 됩니다. 이는 곧 서버 자원의 비효율성과 AI 학습/추론 속도의 저하로 직결됩니다. 현재 AI 인프라의 가장 큰 문제입니다.
2-2. 고대역폭 메모리(HBM)의 등장 배경
이러한 병목 현상을 해소하기 위해 등장한 것이 HBM입니다. HBM은 기존 D램과 GPU를 잇는 고속도로의 폭(대역폭) 자체를 넓혀서, 단위 시간당 GPU가 처리할 수 있는 데이터의 양을 획기적으로 늘렸습니다. 그러나 이는 단지 문제의 '일부'만을 해결했을 뿐입니다.
3. HBM (고대역폭 메모리) 구조 개요: 혁신인가, 또 다른 한계인가?
HBM은 3차원 패키징이라는 혁신 기술을 통해 기존 D램의 물리적 한계를 정면 돌파했습니다. 하지만 이 구조 자체가 새로운 병목을 낳는 씨앗이 되었습니다.
3-1. HBM 혁신의 핵심 구조 (개조식 정리)
| 핵심 요소 | 구조적 특징 및 혁신 포인트 |
|---|---|
| TSV (Through Silicon Via) | D램 칩 간 수직 통로: 실리콘을 관통하는 수직 구멍(TSV)을 통해 데이터 경로를 대폭 확장. → 혁신 포인트: 기존 D램 대비 대역폭을 10배 이상 극대화. |
| 수직 스택 구조 | D램 칩을 수직으로 쌓아 올려 물리적 공간 효율을 극대화 (3D 패키징). → 혁신 포인트: GPU에 초근접 배치 가능, 전송 거리 최소화로 지연 시간(Latency) 감소. |
HBM은 수직 적층 기술(TSV)과 GPU 근접 배치를 통해 데이터 전송 속도(대역폭)를 비약적으로 늘린 메모리 기술입니다.
4. HBM 시대의 구조적 한계: '용량'과 '전송'의 딜레마
HBM이 대역폭 혁신을 이뤘지만, AI 반도체 인프라 전체를 보면 HBM은 두 가지 새로운 구조적 병목을 만들었습니다. 이는 HBM만으로는 AI 시대의 문제를 해결할 수 없다는 핵심 근거가 됩니다.
| 한계 유형 | 상세 분석 및 AI 인프라에 미치는 영향 |
|---|---|
| ① 용량의 한계 (Scale-up) | LLM 파라미터가 급증하며 GPU가 요구하는 총 메모리 용량이 폭증. → 문제점: HBM은 GPU와 같은 기판에 배치되기에 물리적 공간 제약이 심하여 용량을 무한히 늘릴 수 없음. |
| ② 전송의 딜레마 (Multi-Chip) | 하나의 AI 작업을 처리하기 위해 여러 GPU를 연결할 때 발생하는 칩 간 데이터 전송 병목. → 문제점: HBM은 GPU '내부' 통신만 해결하며, '외부' 통신 속도 지연은 여전히 해결하지 못함. |
HBM은 대역폭을 해결했으나, GPU 주변의 물리적 제약으로 용량 확장에 어려움을 겪고, 멀티 GPU 환경에서는 칩 간의 데이터 전송 병목을 해결하지 못하는 구조적 한계를 안고 있습니다.
5. LLM 모델 규모 증가가 가져온 '데이터 이동' 문제와 NVLink의 필요성
HBM의 한계 ②번, 즉 '전송의 딜레마'를 해결하기 위한 기술이 바로 인터커넥트(Interconnect)입니다. LLM 모델 규모가 커질수록 GPU 간에 데이터를 주고받는 속도가 AI 인프라 효율성을 결정합니다.
5-1. 기존 PCIe의 한계와 고속 인터커넥트의 등장
기존 서버에서 GPU 통신에 사용되던 PCI Express(PCIe)는 AI 학습 데이터의 폭발적인 증가 속도를 따라가지 못합니다. 엔비디아(NVIDIA)가 선보인 NVLink는 이 한계를 극복하기 위해 GPU 칩 간 전용의 초고속 통신 링크를 제공합니다.
5-2. NVLink의 역할: 전송 병목 해소의 핵심
NVLink는 HBM과 더불어 GPU 시스템의 새로운 데이터 파이프라인을 구축합니다. HBM이 GPU와 메모리 간의 병목을 해결한다면, NVLink는 GPU와 GPU 사이의 통신 병목을 해소하여 멀티 GPU 환경의 효율성을 극대화합니다. 이는 AI 반도체 인프라의 핵심 기술로 자리 잡고 있습니다.
6. 결론 및 2편 예고: CXL과 인터커넥트가 병목을 어떻게 극복할 것인가?
결론적으로, AI 반도체 병목의 본질은 HBM만으로는 부족하며, HBM의 용량 및 전송 한계를 극복할 보완 기술이 필수적이라는 것입니다. 이는 AI 인프라 투자 흐름의 핵심이며, 우리가 주목해야 할 가장 중요한 관점입니다.
현재 시장과 기술 기업들은 HBM의 한계를 돌파할 두 가지 핵심 기술에 집중 투자하고 있습니다.
| 핵심 기술 | HBM 한계 극복 목표 |
|---|---|
| CXL (Compute Express Link) | HBM의 '용량 한계'를 무너뜨릴 메모리 풀링 및 확장 솔루션. |
| 인터커넥트 기술 (NVLink 등) | GPU 간의 '전송 속도 병목'을 해결할 초고속 데이터 고속도로. |
CXL은 용량 확장을, 인터커넥트는 칩 간 전송 속도를 해결하며 AI 병목 현상 극복의 핵심 기술로 부상하고 있습니다.
👉 (AI반도체 2부)에서는 바로 이 두 가지 핵심 기술, CXL과 인터커넥트(NVLink)의 기술 구조를 완전 해부하며, AI 병목의 진짜 원인과 해결책을 심층적으로 파헤치겠습니다. 특히 IRA 글처럼 NVLink와 CXL, PCIe의 기술 비교표를 통해 전문가적인 시각을 제공합니다.
